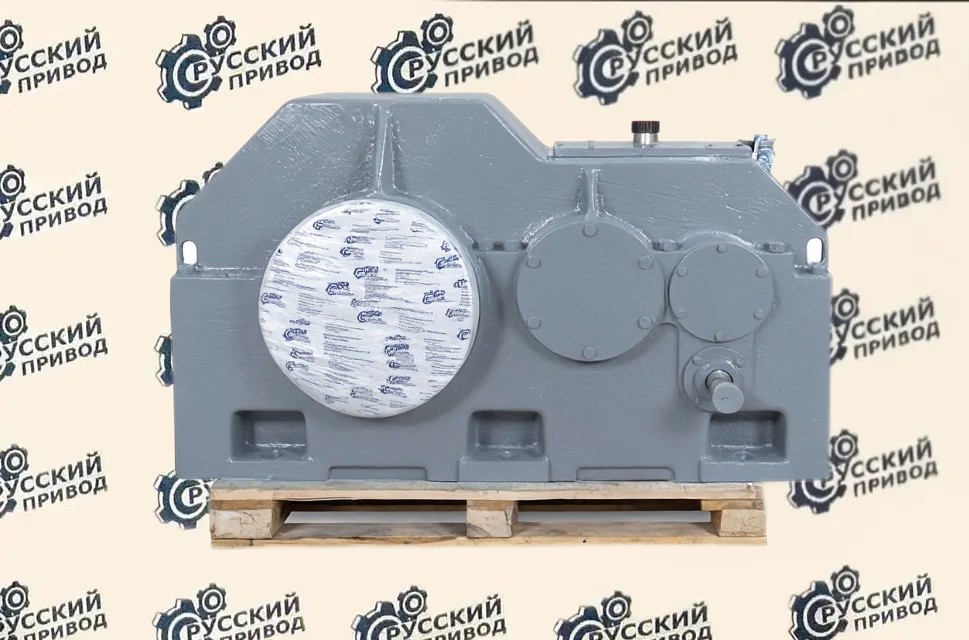

Редуктор Ц3Н-450

Цена:цена по запросу

Запрос цены

ООО "Завод "Русский привод" поставляет трёхступенчатые цилиндрические редукторы горизонтального типа серии 1Ц3Н‑450. Эти устройства позволяют повысить крутящий момент и одновременно уменьшить скорость вращения вала. Оборудование востребовано в составе различных высоконагруженных механизмов — например, в системах перемещения мостовых однобалочных кранов опорного типа, в рольгангах, лебёдках и иных подобных установках.

Основные характеристики редуктора Ц3Н-450

Примечание: максимальный крутящий момент — 35 500 Н·м при ПВ = 100% и i ≥ 40.

Редуктор Ц3Н‑450 - назначение и преимущества

Редуктор Ц3Н‑450 — это промышленное устройство горизонтального типа: трёхступенчатый цилиндрический механизм с зацеплением Новикова. Его проектировали специально для эксплуатации в тяжёлых условиях — в том числе в составе кранового оборудования и других систем с существенными нагрузками.

Ключевые преимущества модели:

• - Эффективность работы: коэффициент полезного действия достигает 98 %, что позволяет свести к минимуму потери энергии.
• - Гибкость параметров: диапазон передаточных чисел — от 31,5 до 200, благодаря чему редуктор можно адаптировать под разные задачи.
• - Надёжность конструкции: корпус выполнен из чугуна методом литья — это придаёт изделию необходимую жёсткость и устойчивость к эксплуатационным нагрузкам.
• - Повышенная долговечность: применение зацепления Новикова обеспечивает шестерням высокую нагрузочную способность и снижает интенсивность износа.
• - Сфера использования: оборудование подходит для оснащения кранов, рольгангов, лебёдок и аналогичных механизмов.
• - Контроль качества: изделие выпускается в соответствии с техническими условиями (ТУ), что гарантирует соответствие отраслевым требованиям.

Редуктор Ц3Н‑450: варианты эксплуатации

• 1. Опорные однобалочные мостовые краны — применяются в подъёмно‑транспортных системах, где требуется надёжная передача крутящего момента.
• 2. Автоматизированные линии рольгангов — используются для организации перемещения грузов в технологических цепочках.
• 3. Тяговые и подъёмные лебёдки — обеспечивают эффективную работу грузоподъёмного оборудования за счёт снижения скорости вращения и увеличения усилия.
• 4. Помещения с нейтральной средой — оптимален для установки в производственных зонах, где нет воздействия химически активных веществ.
• 5. Системы с повторно‑кратковременным режимом работы — стабильно функционирует в условиях циклических нагрузок, сохраняя рабочие характеристики при чередовании периодов нагрузки и паузы.

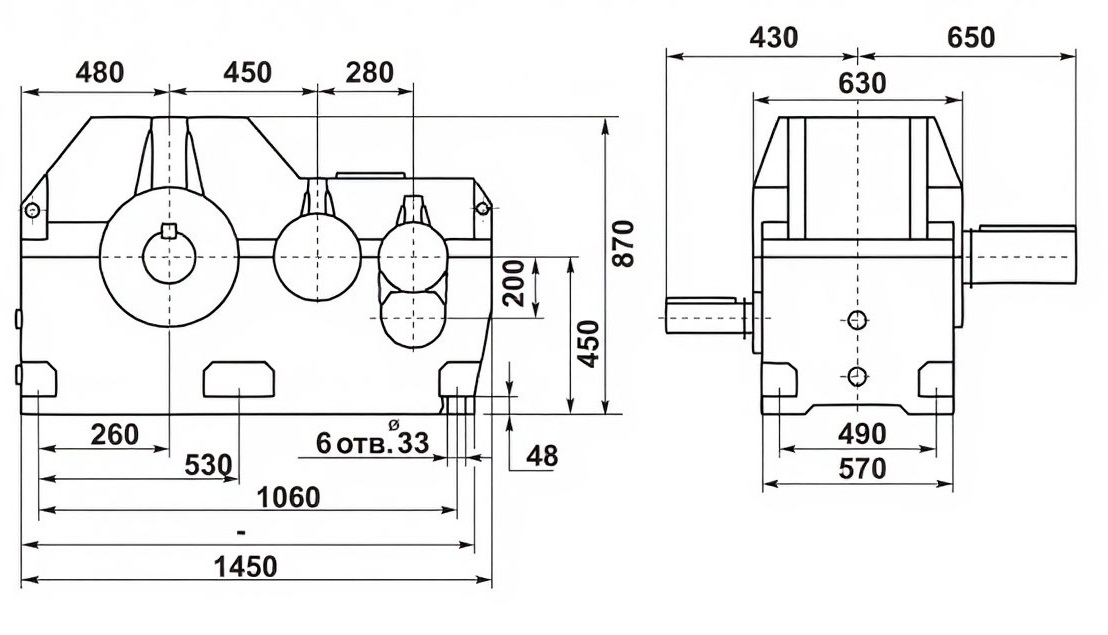

Редуктор Ц3Н‑450: габаритные и присоединительные размеры

Размеры валов редуктора Ц3Н‑450

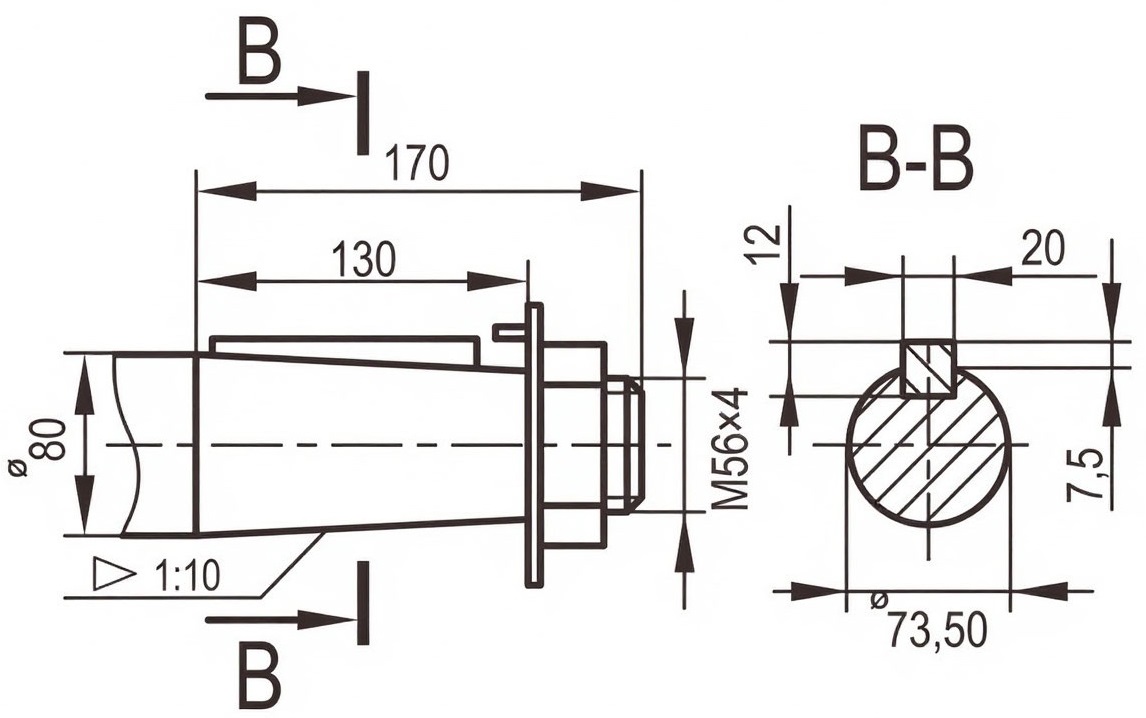

Входной конический вал

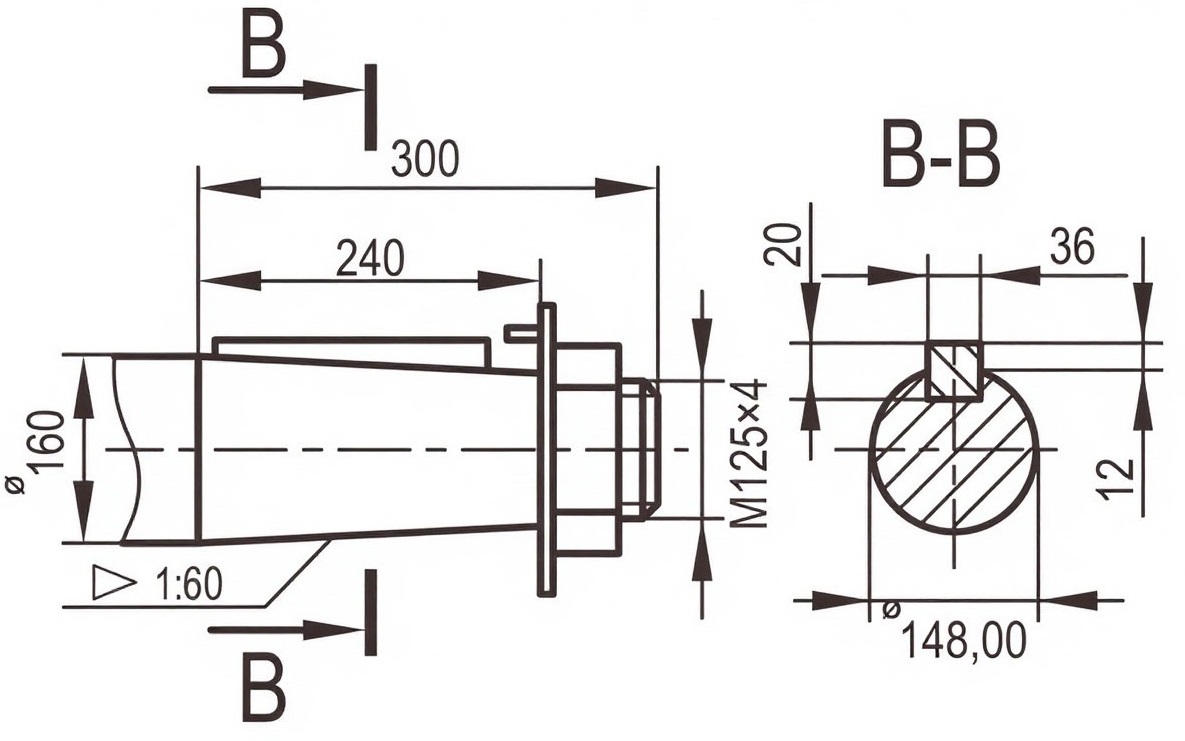

Выходной конический вал

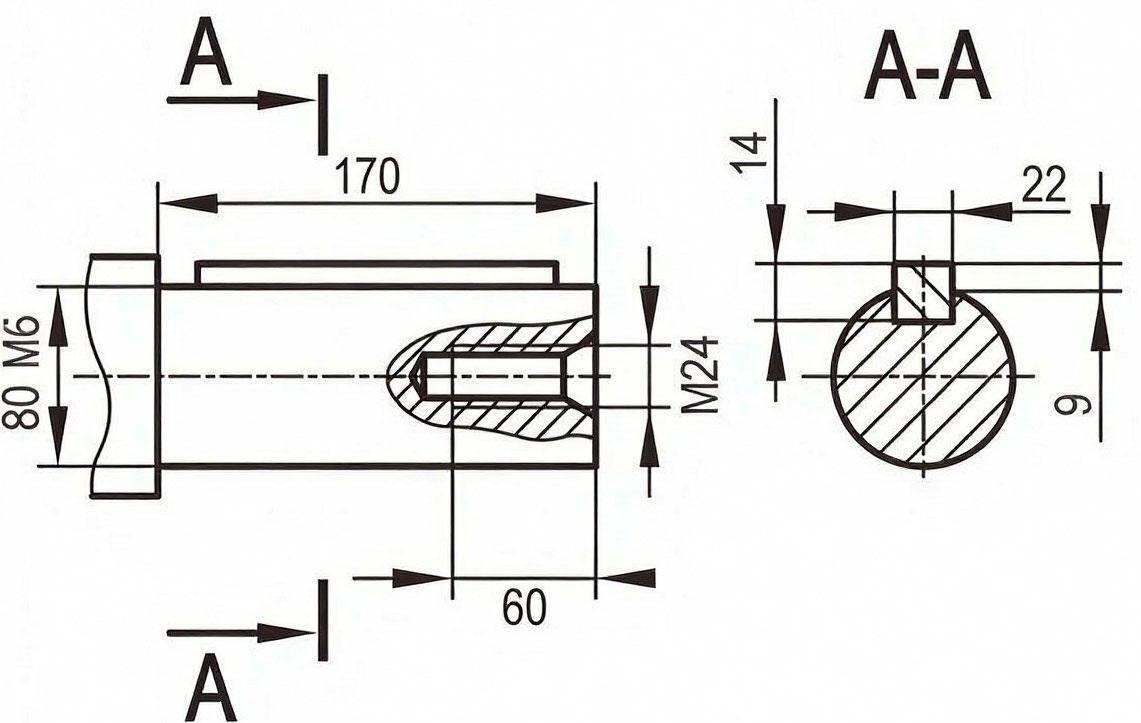

Входной цилиндрический вал

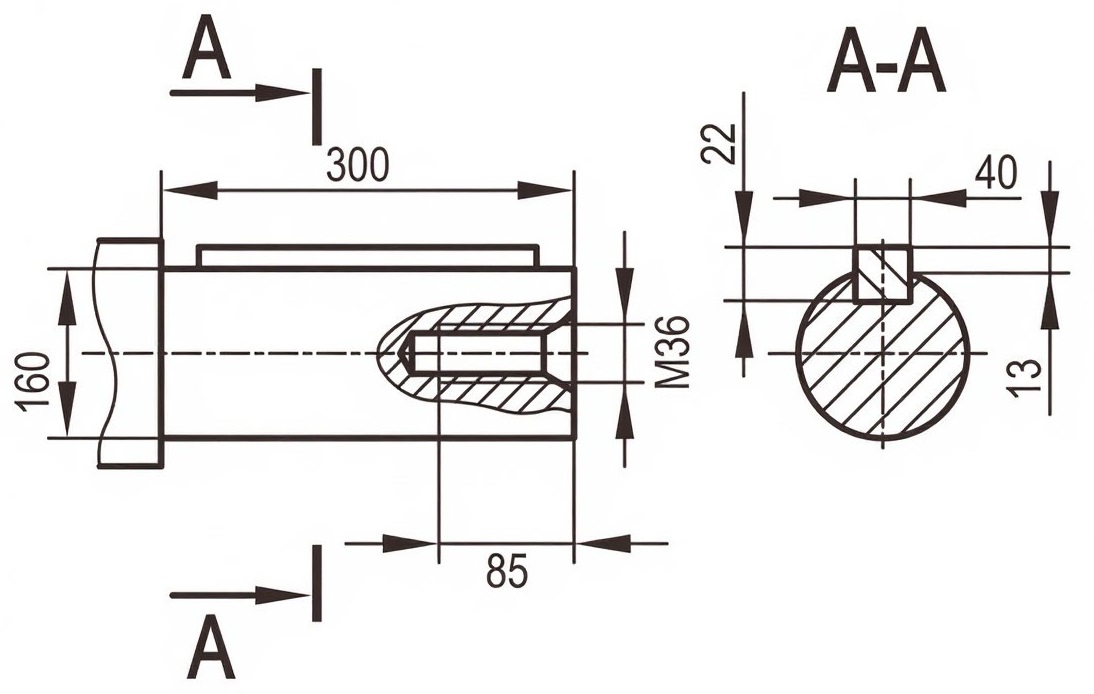

Выходной цилиндрический вал

Условное обозначение редуктора Ц3Н-450 при заказе:

редуктор 1Ц3Н–450–31,5–11–У1, где

• 1 — редуктор первого этапа модернизации;
• Ц3Н — тип редуктора (цилиндрический, трёхступенчатый, с зацеплением Новикова);
• 450 — межосевое расстояние второй ступени, мм;
• 31,5 — передаточное число;
• 11 — вариант сборки;
• У1 — климатическое исполнение для умеренного климата, категория размещения 1.
