Редуктор Ц3Н-500
ООО "Завод "Русский привод" поставляет трёхступенчатые цилиндрические редукторы горизонтального типа серии 1Ц3Н‑500. Эти устройства — эффективное решение для трансформации вращательного движения: они позволяют нарастить крутящий момент и одновременно уменьшить частоту вращения вала. Редукторы успешно эксплуатируются в составе тяжёлого оборудования — в том числе в системах перемещения мостовых однобалочных кранов, на рольгангах, в лебёдочных установках и прочих механизмах, рассчитанных на значительные эксплуатационные нагрузки.
Основные характеристики редуктора Ц3Н-500
| Масса, кг | 2300 |
| Класс защиты | IP54 |
| Климатический класс | О - Общее исполнение, Т - Тропический климат, У - Умеренный климат, ХЛ - Холодный климат |
| Температура | от -40°C до +50°C |
| Номинальный крутящий момент на выходном валу, Нхм | до 56 000 при ПВ = 100% и i ≥ 31,5-160 |
| Тип передачи | цилиндрическая |
| Исполнение редуктора | горизонтальное |
| Межосевое расстояние, мм | 500 |
| Количество ступеней | 3 |
| Исполнение | Взрывозащищенное, Общепромышленное |
| Параметр | 31,5 | 40,0 | 50,0 | 63,0 | 80,0 | 100,0 | 125,0 | 160,0 | 200,0 | |
| Ном. момент на выходном валу, Н·м | Непрерывный (ПВ=100%) | 56 000 | 56 000 | 56 000 | 56 000 | 56 000 | 56 000 | 56 000 | 56 000 | 50 000 |
| Частота быстроходного вала, об/мин | 1500 | |||||||||
| Макс. радиальная нагрузка на быстроходный вал, Н | При всех i | 4500 | 4500 | 4500 | 3000 | 3000 | 2500 | 2500 | 2500 | 2000 |
| Макс. радиальная нагрузка на тихоходный вал, Н | Цилиндрический конец вала | 60 000 | 60 000 | 60 000 | 60 000 | 60 000 | 60 000 | 60 000 | 60 000 | 56 000 |
| С зубчатой полумуфтой | 80 000 | 80 000 | 80 000 | 80 000 | 80 000 | 80 000 | 80 000 | 80 000 | 75 000 | |
| Масса, кг | 2300 | |||||||||
| Объем масла, л | 260 | |||||||||
Примечание: максимальный крутящий момент — 56 000 Н·м при ПВ = 100% и i = 31,5–160.
Редуктор Ц3Н‑500 - назначение и преимущества
Редуктор Ц3Н‑500 — трёхступенчатый механизм цилиндрического типа в горизонтальном исполнении, оснащённый зацеплением Новикова. Модель создана для интеграции в промышленное оборудование, в первую очередь — в крановые установки и системы с высокими эксплуатационными нагрузками.
Ключевые преимущества и характеристики:
- - Эффективность работы: коэффициент полезного действия достигает 98 %, что обеспечивает практически полное сохранение передаваемой мощности и сводит к минимуму энергетические потери.
- - Широкий диапазон передаточных отношений: значение варьируется в пределах от 31,5 до 200, позволяя гибко адаптировать редуктор под конкретные задачи.
- - Надёжная основа: корпус выполнен из литого чугуна — это придаёт конструкции необходимую жёсткость и устойчивость к деформациям.
- - Повышенная долговечность: применение зацепления Новикова существенно увеличивает нагрузочную способность шестерён и снижает износ рабочих поверхностей.
- - Сферы использования: оборудование подходит для эксплуатации в крановых механизмах, на рольгангах, в лебёдочных системах и других ответственных узлах.
- - Нормативное соответствие: изделие производится в строгом соответствии с утверждёнными техническими условиями (ТУ).
Редуктор Ц3Н‑500: области применения
- 1. Опорные однобалочные мостовые краны — для передачи усилия в подъёмно‑транспортном оборудовании.
- 2. Автоматизированные рольганги — в составе линий транспортировки и перемещения грузов.
- 3. Тяговые и подъёмные лебёдки — для обеспечения необходимого крутящего момента в грузоподъёмных механизмах.
- 4. Производственные объекты с нейтральной средой — подходит для эксплуатации в помещениях, где отсутствуют химически агрессивные вещества.
- 5. Системы с динамическими нагрузками — эффективно работает при переменных и ударных воздействиях, сохраняя стабильность функционирования.

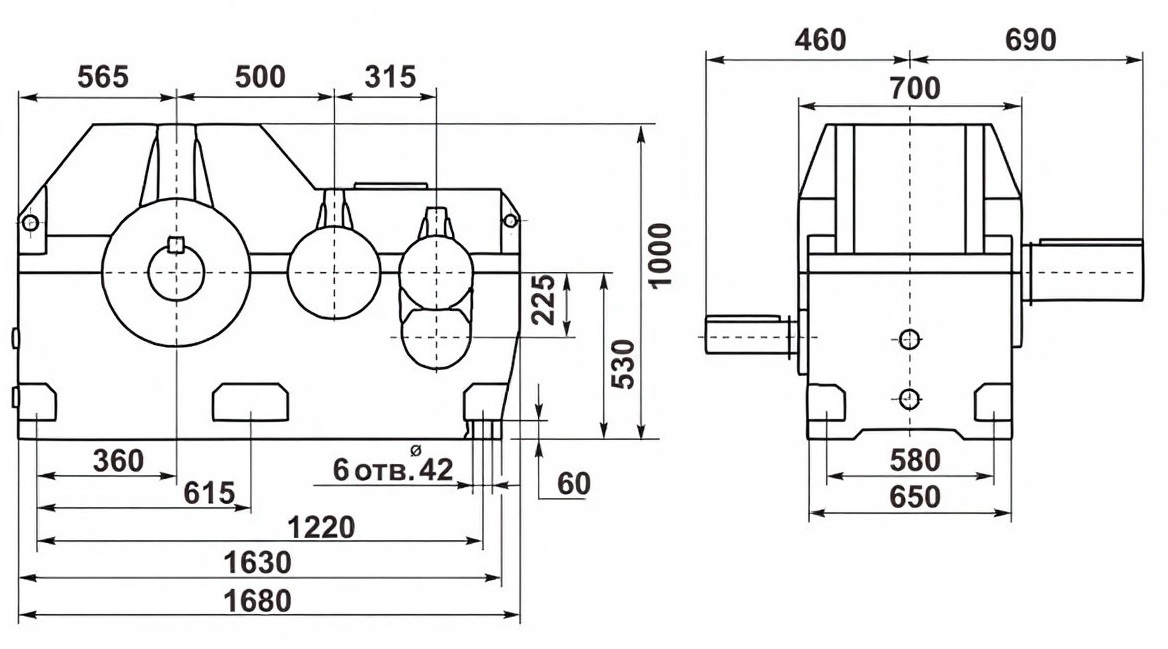

Редуктор Ц3Н‑500: габаритные и присоединительные размеры
Размеры валов редуктора Ц3Н‑500

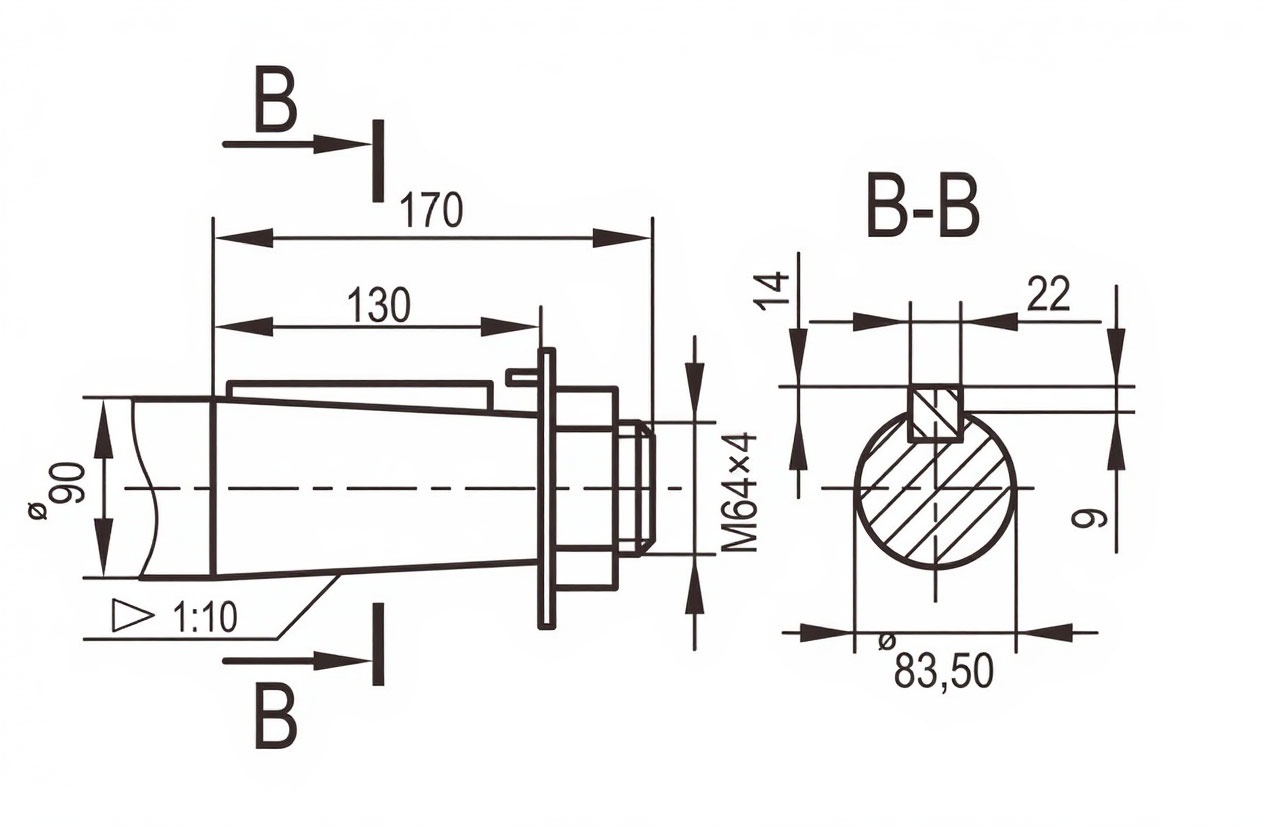

Входной конический вал

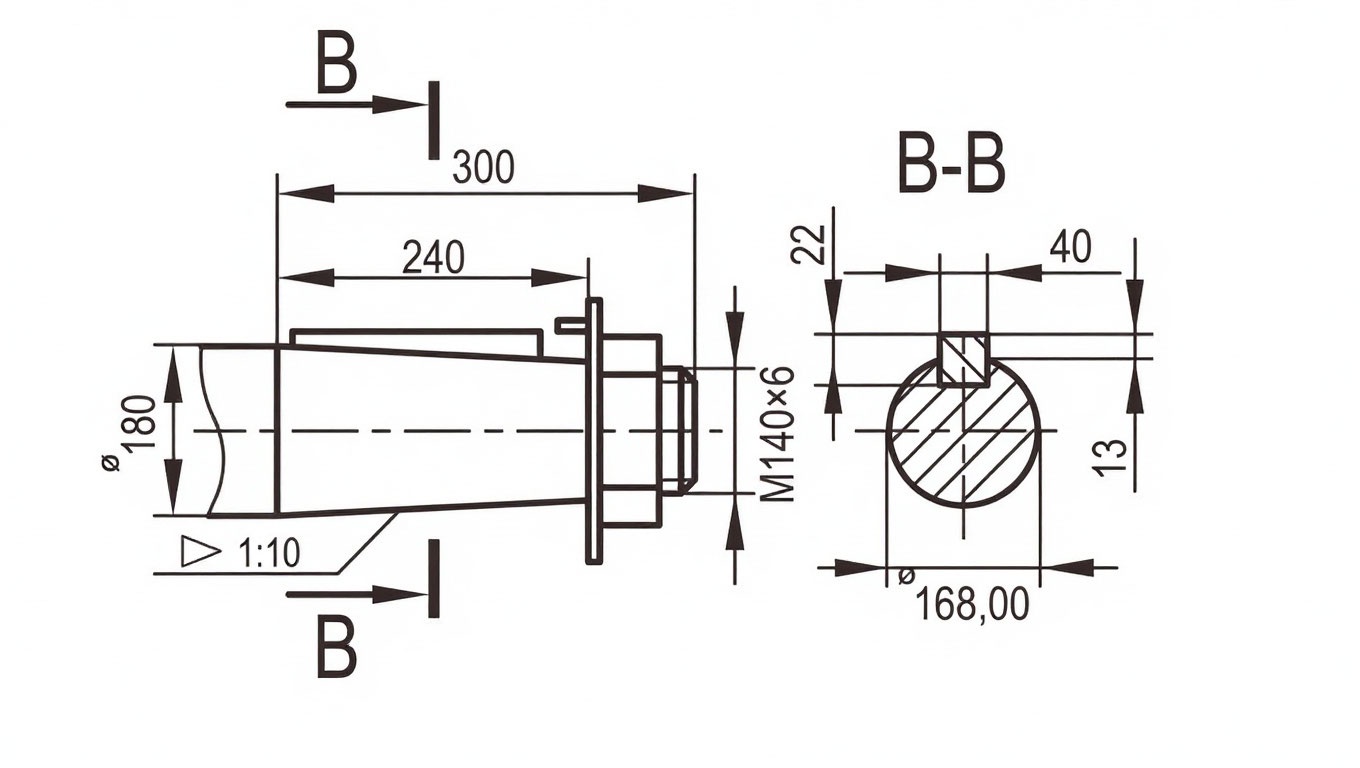

Выходной конический вал

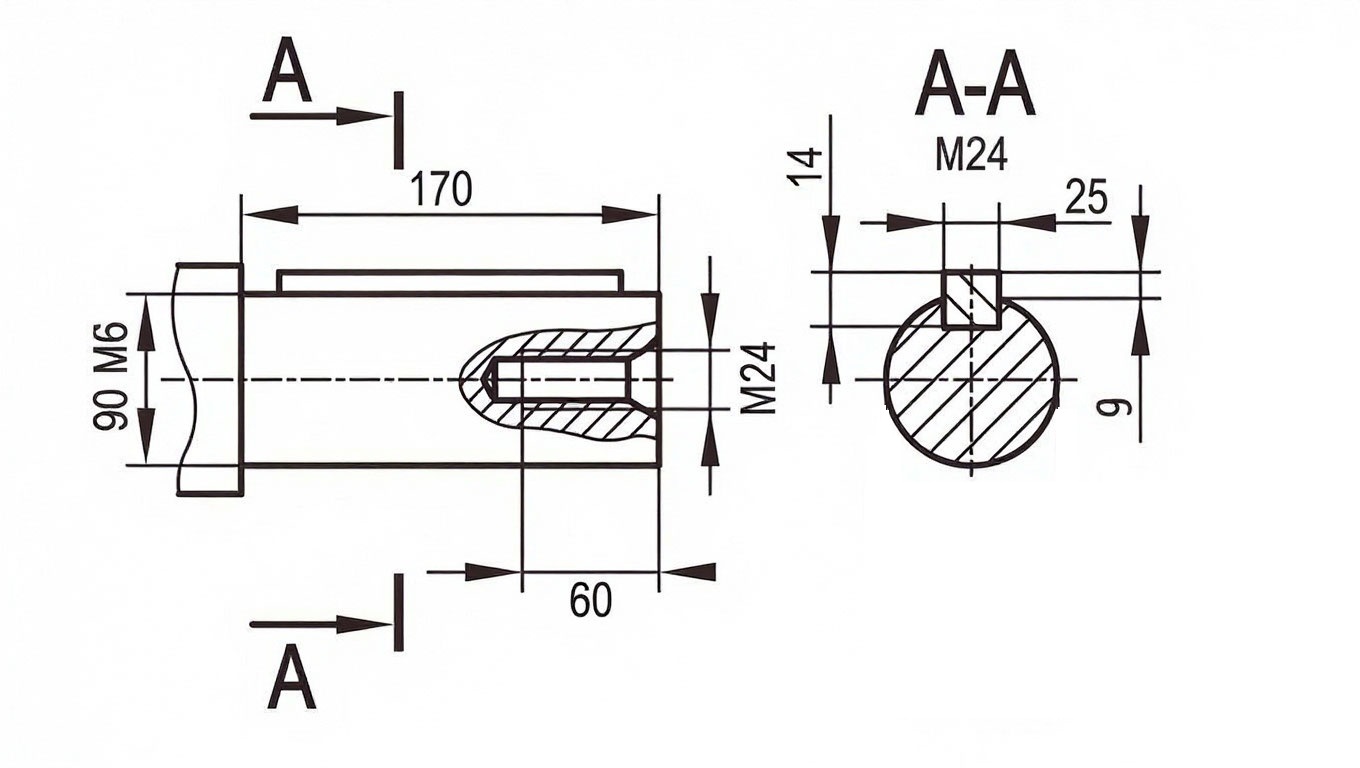

Входной цилиндрический вал

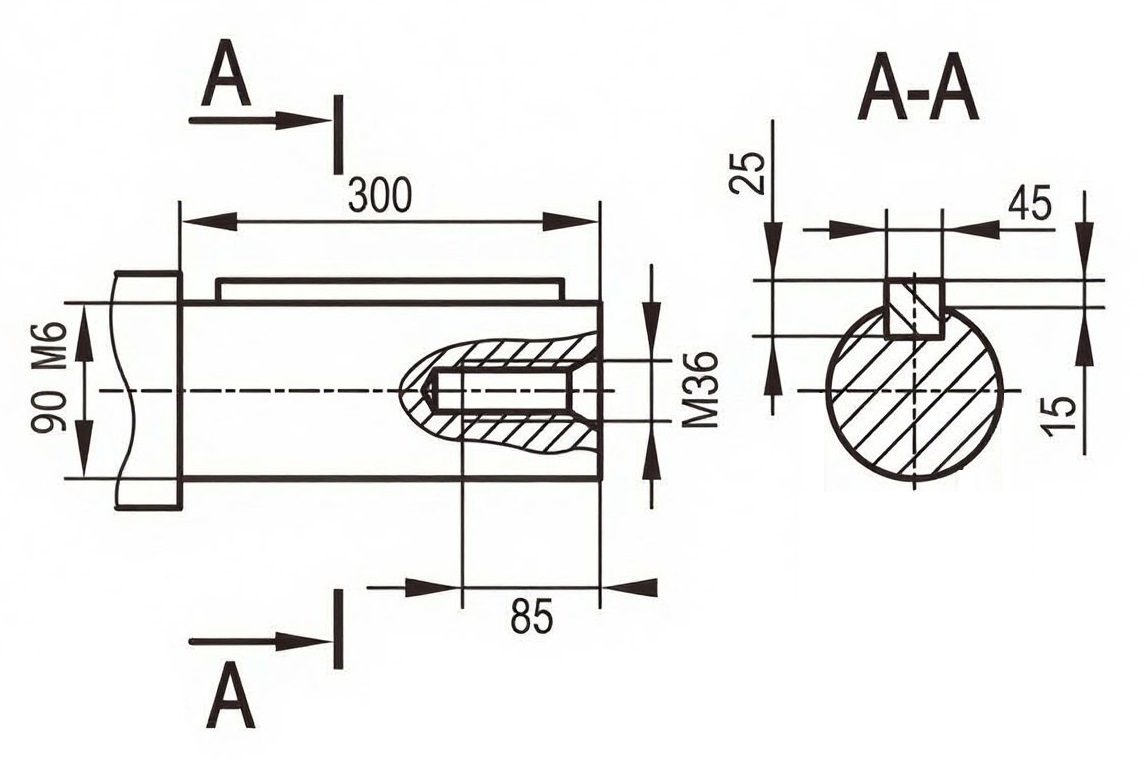

Выходной цилиндрический вал
Условное обозначение редуктора Ц3Н-500 при заказе:
редуктор 1Ц3Н–500–200–11–У1, где
- 1 — редуктор первого этапа модернизации;
- Ц3Н — тип редуктора (цилиндрический, трёхступенчатый, с зацеплением Новикова);
- 500 — межосевое расстояние второй ступени, мм;
- 200 — передаточное число;
- 11 — вариант сборки;
- У1 — климатическое исполнение для умеренного климата, категория размещения 1.
