Монтажная лебедка ЛМЧ-0,4
Лебедка монтажная ЛМЧ-0,4. Применение и конструкция.
Электрическая лебедка ЛМЧ-0,4 обладает малыми габаритами и достаточно высоким тяговым усилием, что позволяет применять её для механизации монтажных работ, как на производстве, так и в быту. Конструкция лебёдки допускает установку однофазного двигателя с питающим напряжением 220 Вольт, чего вполне достаточно для реализации всех технических возможностей основного силового механизма лебёдки – червячного редуктора 2Ч-80. Без каких-либо ухудшений эксплуатационных характеристик лебёдки в механизме допускается применение редукторов РЧУ-80, Ч-80 или Чс-80. В каталоге приведены сравнительные характеристики всех указанных приводов.
Тормозное устройство может быть как электромагнитным, так и гидравлическим. В последнем варианте при эксплуатации монтажной лебёдки необходимо контролировать уровень и качество масла в толкателе.

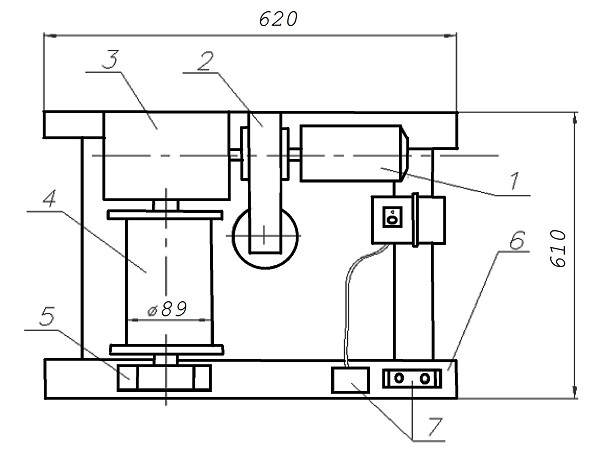

Состав и размеры лебедки ЛМЧ-0,4
 |
|
| № | Наименование |
| 1 | Электродвигатель 2,2 кВт 1500 об/мин |
| 2 | Тормоз гидравлический или электромагнитный |
| 3 | Червячный одноступенчатый редуктор с межосевым расстоянием 80 мм |
| 4 | Барабан |
| 5 | Подшипниковая опора |
| 6 | Рама |
| 7 | Электроаппаратура и пульт управления |
Технические характеристики лебедки
| Напряжение, В | 220/380 |
| Тяговое усилие, тс | 0,4 |
| Расчетная канатоёмкость, м | 80 |
| Рекомендуемый диаметр каната по ГОСТ 2688-80, мм | 5,6 |
| Габаритные размеры (Д х Ш х В), мм | 620 х 610 х 360 |
| Монтажные размеры (С х D), мм | 580 х 570 |
| Диаметр монтажных отверстий (Е), мм | 15 |
| Комплектация канатом по умолчанию | не комплектуется |
| Скорость навивки каната на первом слое, м/с | 0,2 |
| Диаметр барабана | 89 |
| Редуктор | 2Ч-80, Чс-80, РЧУ-80, Ч-80 |
| Тип тормоза | ТКГ 100, ТКТ 100 |
| Электродвигатель | АИР90L4 2,2кВт 1500 об/мин |
| АИРЕ100S4 2,2 кВт 1500 об/мин | |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Температура окружающей среды, ºС | от -40 до +40 |
| Окружающая среда | невзрывоопасная |
| Режим работы | легкий |
| Масса без каната, кг | 80 |
Как купить лебедку ЛМЧ-0,4. От чего зависит цена.
Чтобы купить монтажную электрическую лебедку ЛМЧ-0,4, необходимо ознакомиться с характеристиками электрической сети, к которой планируется подключать механизм. Если промышленной сети 380 вольт подключение, как правило, не вызовет каких-либо затруднений, то нагрузка для бытовой сети 220 вольт может оказаться чрезмерной. Цена лебёдки, оснащённой однофазным конденсаторным двигателем 2,2 кВт, будет выше указанной в каталоге стоимости.
