Фото запчастей для редукторов

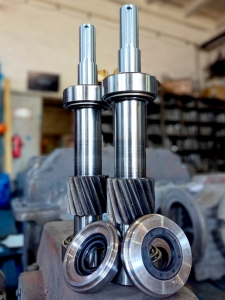

Ремкомплект для цилиндрического трёхступенчатого редуктора 1Ц3У-250 - скоростные валы 16 зубьев, цилиндрическая посадка, с подшипниками 7606, со сквозными боковыми крышками и сальниками

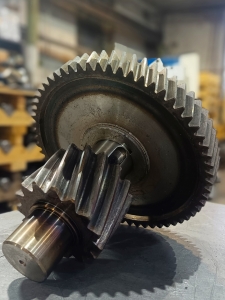

Промежуточный вал-шестерня 15 зубьев перед запрессовкой в колесо 1 ступени 62 зуба - для цилиндрического двухступенчатого редуктора 1Ц2У-250 с передаточным числом 20

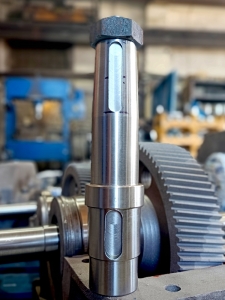

Тихоходный вал цилиндрического двухступенчатого редуктора 1Ц2У-160, посадочная часть конца вала под конус 1 к 10, угол конуса примерно 5,71°

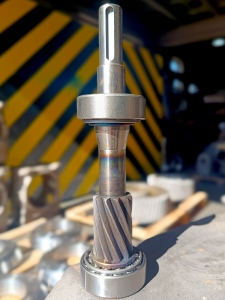

Первичный вал-шестерня редуктора 1Ц2У-200 11 зубьев, цилиндрический конец вала. В сборе с подшипниками 7606 (роликовые радиально-упорные конические однорядные)

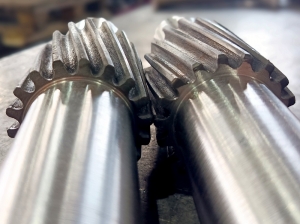

Так выглядит профиль зуба Новикова на примере входного вала редуктора РЦД-400. Профиль круглый, в отличии от классической трапеции при эвольвентном зацеплении

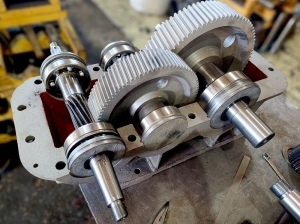

Редуктор РМ-350-40-33-КЦ-У2 в процессе сборки. Один конец входного вала редуктора подключается к электродвигателю, второй конец - для колодочного тормоза или тормозного шкива

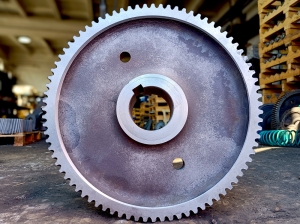

Колесо 2 ступени редуктора Ц2У-250 83 зуба. Оно же - зубчатое колесо выходного вала, тихоходное колесо, самое большое колесо в редукторе

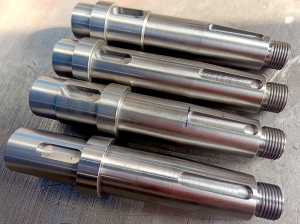

Выходные конические односторонние валы редуктора Ц2У-160 и 1Ц2У-160 во всех 4 вариациях - под разные варианты сборки, под колёса 2 ступени с разным модулем зуба

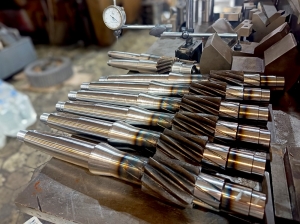

Выточенные, нарезанные и закаленные входные валы редукторов обязательно проверяются индикатором часового типа - биение не должно превышать предельно допустимых значений согласно ГОСТ

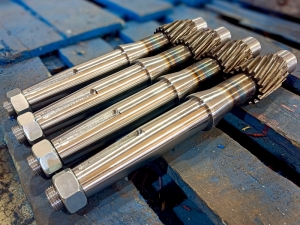

Входные (к электродвигателю) конические валы редуктора Ц2У-250 16 зубьев - с зацеплением Новикова. Работают в сопряжении с колёсами 1 ступени 81 зуб

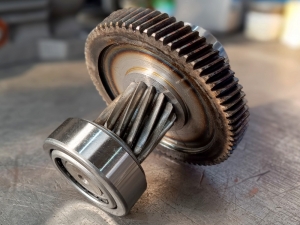

Вал-шестерня 2 ступени цилиндрического двухступенчатого редуктора Ц2У-160-20-12-ЦЦ + зубчатое колесо 1 ступени + подшипники 7607

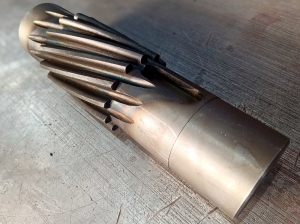

Вал-шестерня 2 ступени редуктора, на сленге механиков - граната. На фото - для редуктора Ц2У-315Н 13 зубьев, для передаточного числа 50
